说明书

一、 概述:

    燃烧系统控制电磁阀系列是常闭式快开快闭、慢开快闭两种燃气安全电磁阀,如果没有电流激发,在弹簧的作用下,气流通道保持关闭的状态,当给线圈供电时,阀门迅速打开,慢开式打开至初始气流量位置,然后以可调节速度慢慢打开。当电流消失时,阀门迅速关闭。

    燃烧系统控制电磁阀系列适用下列对燃气和空气的切断,以及调整控制,燃气燃烧器、大气式炉、工业燃烧炉以及所有使用燃气电磁阀的燃气设备,适用介质为天然气、液化石油气、人工煤气、空气等非腐蚀性气体。

    燃烧系统控制电磁阀系列如果需要气体为腐蚀性,定货时请特殊说明。



二、 主要技术参数:


     连接方式:螺纹接口: G1/2" G3/8" ~ G2"

     法兰接口: DN65 ~DN100

     额定电压: 220VAC

     电压公差: -15%~+10%

    工作温度: -15℃~+60

    开启时间: <1秒(快开)<20(慢开)

    关闭时间:<1秒(快开)<1(慢开)

    过滤等级: 600μm金属网

    防护等级:标准IP65

    电缆线:接线盒型

    标准插头型

    线圈绝缘等级: H级

    线圈耐热等级: F级

    密封材料: 丁晴橡胶

    阀体材料:压铸铝合金

    测压孔径:G1/4"

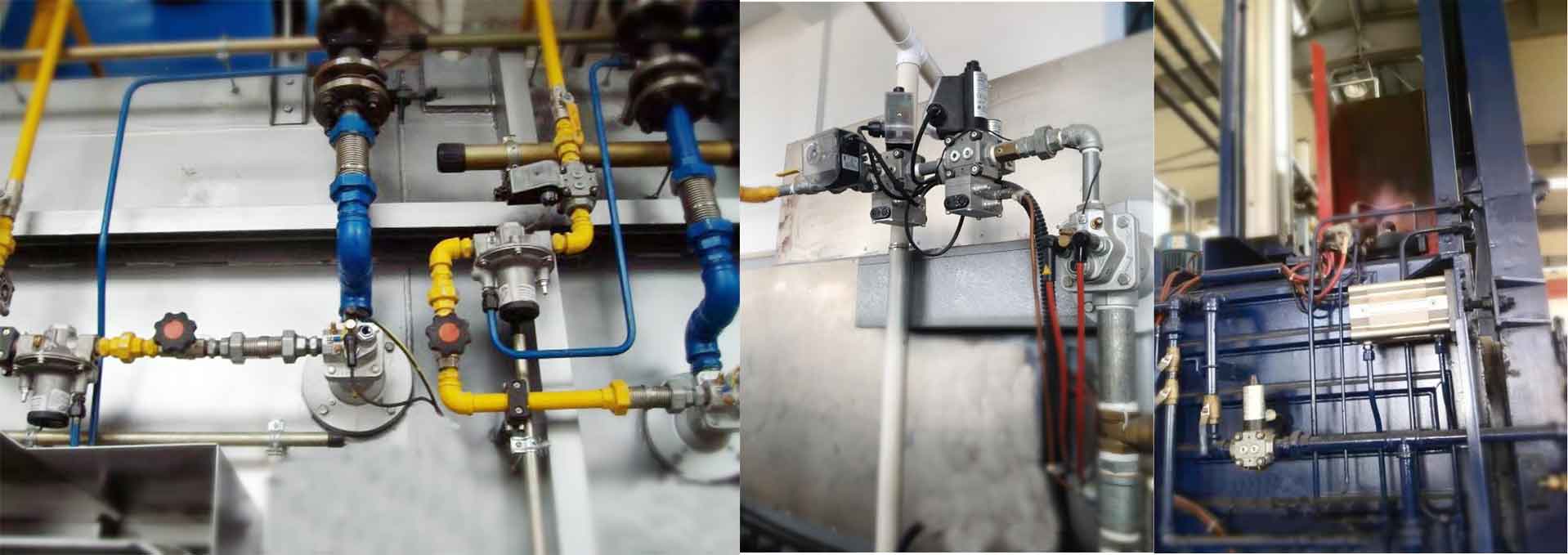

   三、工程应用:


  四、 阀门维护:

 建议用户定期对阀门进行开、关检查,如发现故障,应及时通知专业人员或厂家检修。

  五、 质量保证

   成都特恩达燃气设备有限公司(以下简称特恩达)产品在出厂前,经过严格检验,并符合相关国家标准或行业标准。

   成都特恩达燃气设备有限公司承诺:凡购买特恩达产品的用户,自购买该产品之日起一年内如出现质量问题,特恩达免费更换。因以下情况损坏或出现损缺的产品,不享受此免费更换服务:

  1.疏忽、事故、灾害、安装、使用不当;

  2.产品未经授权擅自拆卸改装;

  3.因运输过程造成的损坏;(与货运方协商解决)

  4.产品投入流通时的科学技术水平尚不能发现的材料或是设计、制造上的瑕疵.

  六、 责任限定

    1、 用户应承认产品本身已决定了购买它的目的和适合度,特恩达不负有承担所提供建议产生后果的责任。

    2、 对于未严格按照本产品说明书的要求对产品进行使用和维护所带来的损失,特恩达不承担责任。

    3、 由非资质人员使用和维护产品,或是擅自更改或更换内部零件而引起的任何问题,特恩达不承担责任。

    本产品说明书由特恩达出版,由于印刷错误或产品的不断更新,导致本说明书的内容与实际产品可能有不符之处,这些更改恕不另行通知,敬请见谅.最新版本查阅请致电本公司。

    电话:028-84828756.传真:028-84828756.                成都特恩达燃气设备有限公司保留最终解释权
